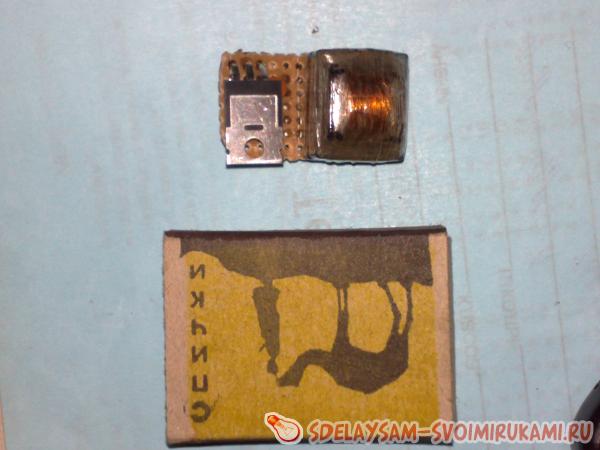

Преобразователь выполнен на популярном таймере 555 серии. Конструкция преобразователя достаточно проста и не может вызвать затруднений даже у начинающих радиолюбителей. Мощность такого преобразователя во многом зависит от используемого полевого транзистора. Основные типы используемых полевых транзисторов - IRFZ44, IRL3705, IRF3205. Последние два отлично работают, а вот на первом можно наблюдать большое тепловыделение, хотя транзистору нужен теплоотвод.Мощность преобразователя напрямую зависит от источника питания, с аккумулятором бесперебойника мощность порядка 50-60 ватт и более. Такой преобразователь сумеет зарядить емкость 400 вольт 1000мкФ всего за одну секунду! и все это благодаря повышенной мощности преобразователя.Как известно, микросхема серии 555 может работать в двух режимах - 1) как таймер (основное предназначение микросхемы), 2) в качестве генератора прямоугольных импульсов, в нашем случае, микросхема работает в качестве задающего генератора. Импульсы, которая вырабатывает микросхема, идут к затвору мощного полевого транзистора, в результате заставляет его открываться и закрываться с заданной частотой (частота генерируемых импульсов) образуя в первичной обмотке трансформатора переменное напряжение высокой частоты.Первичная обмотка трансформатора состоит из 7 витков провода 1 мм, можно также использовать несколько жил более тонкого провода, для удобной намотки.Далее поверх первичной обмотки ставим изоляцию и мотаем вторичную. Обмотка состоит из 120 витков провода с диаметром 0,2-0,3 мм. Обмотка мотается по слоям, каждый слой по 40 витков. В качестве межслойной изоляции можно использовать скотч, изоляционную ленту, фторопласт и т.п.Мощность преобразователя достаточно высокая, поэтому схему можно использовать в качестве преобразователя 12-220 вольт, но в таком случае кол-во витков во вторичной обмотке нужно снизить до 65.Трансформатор можно мотать на ферритовом кольце, броневой чашке или Ш-образном каркасе (ферритовом), размеры не очень уж и важны, главное, чтобы обмотки влезли.В моем случае монтаж выполнен на макетной плате с двух сторон. Были использованы также СМД компоненты для уменьшения размеров платы. Трансформатор тоже был смонтирован на плате.Выходное напряжение преобразователя напряжение порядка 380-440 вольт, для выпрямления можно использовать любые импульсные диоды с напряжением 1000 вольт и током не менее 1 Ампер (FR107, FR207, UF4007 и другие).

Схема преобразователя для гаусс пушки
